Сигнализатор CВ 2 – звуковой взрывобезопасный, применяется для подачи кодовых звуковых сигналов в устройствах: конвейерных линий, стволовой сигнализации, подземных пунктов погрузки и разгрузки.
Условия эксплуатации сигнализатора СВ 2
Сигнализатор СВ 2 допускает работу в рудниках и шахтах, в том числе, опасных по пыли или газу при температуре окружающей среды – от минус 10 до 35°С, относительной влажности –не более 100% при t =35 °С
Технические характеристики сигнализатора СВ 2
Исполнение: РВ Ехс11;УХЛ5; IP54.
|
Характеристики |
Значения |
|
Напряжение питания (частотой 50 Гц), В. |
127 |
|
Потребляемая мощность, В*А, не более |
30 |
|
Уровень звукового давления, дб, не менее |
90 |
|
Масса, кг., не более |
8 |
|
Габаритные размеры, мм., не более: |
|
|
- длина |
140 |
|
- ширина |
340 |
|
- высота |
435 |
|
Исполнение взрывобезопасное |
РВ, 2В |
Устройство и принцип работы сигнализатора СВ 2

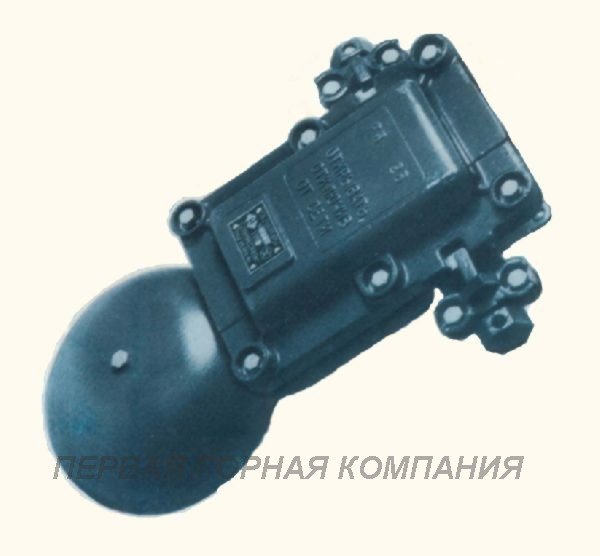

Сигнализатор СВ-2 выпускается в стальном корпусе с крышкой и заземляющими зажимами. С каждой стороны корпуса имеются кабельные вводы с резиновыми уплотнениями, рассчитанными на ввод кабелей диаметром до 20 мм. В нижней части корпуса расположена чаша звонка сигнализатора. При включении сигнализатора в сеть якорь электромагнитного механизма притягивается и ударяет по чаше.
Взрывозащищенное исполнение сигнализатора СВ.2 выполняется видом взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99, «Изоляция, пути утечки и электрические зазоры по ГОСТ Р 51330.20-99, подтверждено результатами испытаний и обеспечивается следующими мерами:
- уплотнением кабеля в устройстве для прямого кабельного ввода по ГОСТ Р 51330.1-99 с помощью уплотнительного кольца толщиной не менее 20 мм;
- высокой механической прочностью;
- защитой от коррозии всех взрывозащитных поверхностей;
- обеспечением необходимого класса чистоты поверхностей прилегания;
- заключением токоведущих частей во взрывонепроницаемую оболочку с щелевой взрывозащитой в местах сопряжения деталей и узлов взрывонепроницаемой оболочки, способную выдержать давление взрыва и исключить передачу взрыва в окружающую взрывоопасную среду.
- проверкой прочности оболочки при изготовлении избыточным давлением 0,65 МПа путем гидравлических испытаний;
- наличием предупредительной надписи «Открывать, отключив от сети!»;
- наличием заземляющих зажимов;
- выполнением требований по путям утечки и электрическим зазорам между токоведущими частями по ГОСТ Р 51330.20-99.
