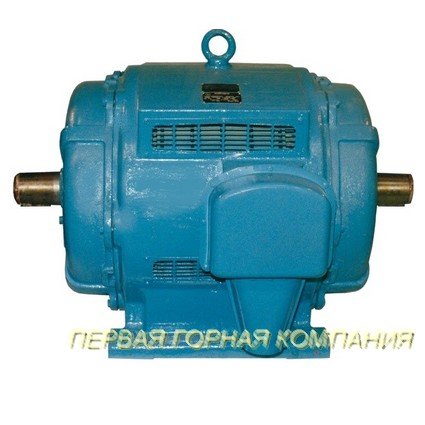

Электродвигатель АЭ4-400L (приводной)

АЕ4 400L

Электродвигатель АЭ4-400L –асинхронный трехфазный двигатель с короткозамкнутым ротором,предназначенный для привода пятимашинных преобразовательных агрегатов экскаваторов ЭКГ-5, ЭКСГ-5, ЭКГ-4,6Б, ЭКГ-5В; ЭКГ-5А-УС.

Электродвигатели серии АЭ4 работают от сетипеременного тока напряжением 6000 В и выпускаются в модификациях с различной длиной корпуса иклиматического исполнения (включая варианты для работы в тропиках и на севере).

Маркировка двигателей АЭ4-400X-4 Х2:

  • АЭ - асинхронный электродвигатель с  короткозамкнутым ротором, защищенного исполнения, экскаваторный;
  • 4 – номер базовойсерии;
  • 400 - высота оси вращения, мм;
  • L- установочная длина корпуса (L, Х);
  • 4 - число полюсов;
  • Х2 - климатическое исполнение (У, Т) и категория размещения
    по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Особенности конструкции :

  • Статор электродвигателя АЭ4-400L включает: чугунную станину, сердечник и жесткую обмотку, уложенную в открытые пазы. Шесть выводных концов обмотки статора соединены в «звезду» и закреплены на фарфоровых изоляторах в коробке выводов.
  • Ротор электродвигателя АЭ4-400L состоит из вала и сердечника с радиальными и аксиальными каналами.
  • Литая короткозамкнутая алюминиевая обмотка ротора;
  • Литые чугунные подшипниковые щиты с подшипниками качения 70322 и окнами с жалюзи для воздушного охлаждения;
  • Рекомендуемая смазка подшипников – консистентный Литол-24. Допускается применение смазок ЦИАТИМ-201 и ЦИАТИМ-202;
  • Штампованная коробка выводов с кабельной муфтой, рассчитанная на присоединение как алюминиевых, так и медных кабелей.

Технические характеристики

Мощность

250 кВт

Сила тока

28,6 А

Частота вращения

1500 об/мин

Вес

1350 кг

Габариты (длина*ширина*высота)

1290*805*910 мм

КПД

94,5%

Cos φ

0,89

Монтажное исполнение

IM 1004

Допустимое отклонение напряжения

до 10% от номинального значения

Способ защиты двигателей

IР21

Способ защиты коробки выводов

IР55

Способ охлаждения

1С01

Изоляция

Типа «Монолит» класса F

АЭ4 400l

Условия эксплуатации электродвигателей АЭ4-400L

Электродвигатели АЭ4-400L предназначены для эксплуатации в следующих условиях:

  • при температуре окружающего воздуха: от –45 до 40ºС (для климатического исполнения У2), от –10 до 45ºС (для климатического исполнения Т2);
  • на высоте: не более 1000 м над у.м.;
  • при относительной влажности: до 80% при температуре 20ºС (для климатического исполнения У2); до 90% при температуре 27ºС (для климатического исполнения Т2);
  • при невзрывоопасной окружающей среде, не содержащей токопроводящей пыли, с содержанием коррозийно-активных реагентов: –сернистого газа: от 20 до 250 мг/(м2 •сут); – хлоридов: менее 0,3 мг/(м2 •сут); содержание инертной пыли:– до 10 мг/м3;
  • при допустимых линейных (центробежных) ускорениях поворотной платформы экскаватора – до 1 м/с2 с частотой повторения нагрузок – от 10 до 12 раз/мин;
  • при внешних вибрационных нагрузках в трех взаимно перпендикулярных направлениях с частотой от 1 до 35 Гц и при максимальном ускорении 0,5 g под воздействием одиночных ударов с ускорением до 3 g длительностью от 4 до 60 мс;
  • при максимально допустимом крене и дифференте – до 12⁰;
  • в условиях безопасности в соответствии с ГОСТ 12.2.007.0—75 и ГОСТ 12.2.007.1—75.

Электродвигатели АЭ4-400L полностью соответствуют требованиям "Правил техники безопасности при эксплуатации электроустановок потребителей", "Правил технической эксплуатации электроустановок потребителей", "Правил устройств электроустановок".

Чтобы купить электродвигатель АЭ4-400L без накруток, с гарантийным обслуживанием и точно в срок, Вам достаточно связаться по тел. (812)449-85-74 с менеджером нашей компании или оставить свою заявку на странице «Обратной связи».
